12.3 Педаль сцепления - снятие, установка и регулировка

12.3. Педаль сцепления - снятие, установка и регулировка

Снятие 1. Отсоедините толкатель главного цилиндра от педали. 2. Выверните из кронштейна ограничитель педали или датчик выключения сцепления. 3. Отверните гайку и снимите ось педали (фото). 4. Возвращающая пружина 5. Датчик выключения сцепления 6. Переключатель ASCD (круиз контроля) 7. Сервопружина 8. Педаль 4. Снимите педаль и пружину: 5. Промойте детали в растворителе и замените те которые сильно изношены или повреждены. Втулка запрессована в педаль, поэтому в случае усиленного износа втулки меняется вся педаль. Установка 6. Установка выполняется в обратном порядке.

2.6 При установке педали смажьте указанные места 1. Смазать

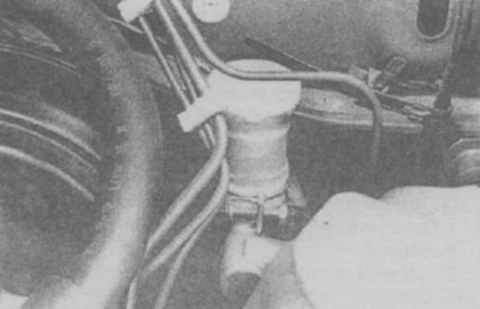

3.3 Главный цилиндр крепится к перегородке моторного отсека

Внимание! Смажьте консистентной смазкой ось педали, упорную площадку, сервопружину и штифт толкателя главного цилиндра (фото)

Регулировка 7. После установки проверьте высоту и свободный ход педали. При необходимости отрегулируйте, выполнив операции описанные в Главе 1.
