4.8 Выпускной коллектор -снятие и установка

4.8. Выпускной коллектор -снятие и установка

1. Отсоедините батарею от массы, снимите воздушный фильтр. 2. Поднимите автомобиль и установите на подставки. 3. Отсоедините от коллектора переднюю выхлопную трубу. Снятие правого коллектора 4. Снимите тепловые щитки (фото). 5. Отверните гайки коллектора (фото). 6. Приподнимите заднюю часть коллектора и снимите коллектор. Левый коллектор 7. Отверните болты теплового щитка (фото). 8. Отсоедините трубку рециркуляции. 9. Работая снизу, отверните по три гайки сверху и снизу и отсоедините выхлопную трубу (фото 8.5). 10. Достаньте коллектор со стороны моторного отсека. Установка 11. Очистите коллектор от остатков уплотнения.

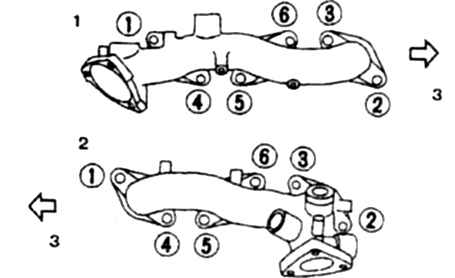

8.5 Последовательность отпускания гаек выпускных коллекторов 1. Правого коллектора 2. Левого коллектора 3,4 Передняя часть

8.7 Детали левого выпускного коллектора 1. Трубка рециркуляции 2. Прокладка

12. Установите на головку цилиндров новую прокладку. Затяните болты и гайки в указанной последовательности (фото). 13. Остальные операции выполняются в обратном порядке.
