4.4 Крышки головок цилиндров – снятое и установка

4.4. Крышки головок цилиндров – снятое и установка

1. Выполните декомпрессию топливной системы.

3.4а Отметка О на шкиве и указатель

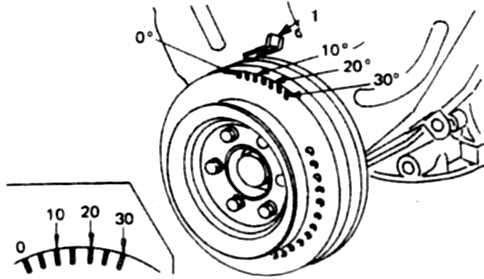

3.4б Когда деление О на шкиве совпадет с указателем... 1. Шкала установки зажигания

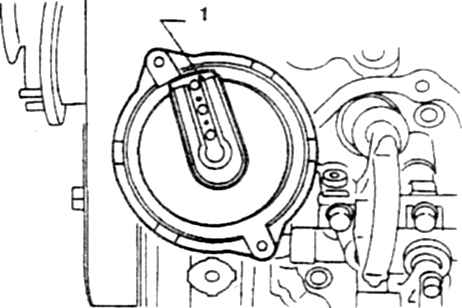

3.5 ...а бегунок указывает на нанесенную метку, то поршень 1-го цилиндра находится в ВМТ такта сжатия 1. Бегунок

2. Отсоедините батарею от массы. Правая крышка 3. Отсоедините шланг вентиляций картера (фото) 4. Обозначьте и отсоедините от свеч провода, отведите их в сторону. 5. Отсоедините от крышки шланги и провода. 6. Отверните винты крышки и снимите шайбы.

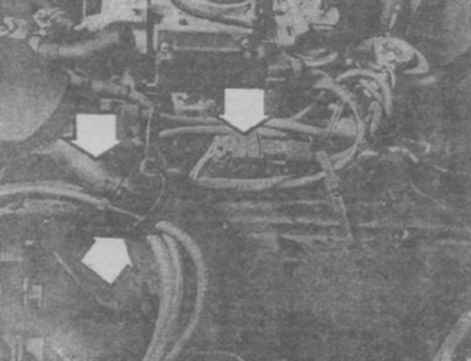

4.3 Шланги и провода, которые надо отсоединить, чтобы снять правую крышку головки цилиндров

4.8 Шланга и провода, которые надо отсоединить, чтобы снять левую крышку головки цилиндров

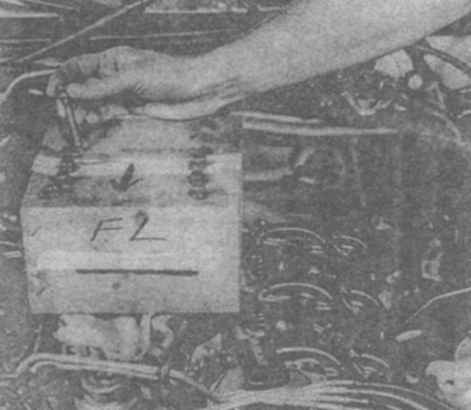

5.3 Уложите болты валиков в кассу в порядке им установки

7. Снимите крышку, осторожно вскрыв уплотнение. Левая крышка 8. Отсоедините от крышки шланг сапуна (Фото). 9. Обозначьте и отсоедините от свеч провода. 10. Достаньте из кронштейнов провода. 11. Отверните 9 винтов и снимите крышку. Установка 12. Очистите крышку от остатков уплотнения, нанесите в канавку крышки герметик и уложите прокладку. После схватывания герметика установите крышку и заверните винты. 13. Равномерно затяните винты в 3-4 приема. 14. Остальные процедуры выполняются в обратном порядке. 15. Прогрейте двигатель и убедитесь в отсутствии течи
