3.6 Валик с коромыслами - разборка и сборка

3.6. Валик с коромыслами - разборка и сборка

1. Снимите все болты за исключением двух болтов по обоим концам. 2. Удерживая валик, осторожно достаньте 2 крайних болта, давая распрямиться пружинам. 3. Снимите коромысла и обозначьте так, чтобы при сборке установить на прежние места. 4. Замените валики, если на них имеются признаки износа.

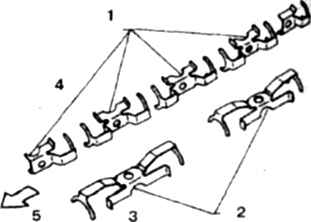

6.5а Ориентация валиков коромысел при сборке (двигатель Z24) 1.Пазы 2. Кернения 3. Валик выпускных клапанов 4. Валик впускных клапанов 5. К передней части двигателя

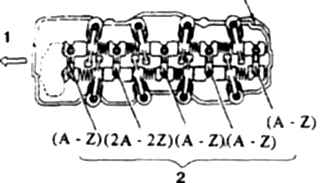

6.5б Установочные метки на кронштейнах валиков и на головке цилиндров 1. К передней части двигателя 2. Метки на кронштейнах 3. Метки на головке цилиндров

6.5в Ориентация скоб при сборке валиков с коромыслами (двигатель K24J 1,2. Вырез 3. Со стороны впускных клапанов 4. Со стороны выпускных клапанов

></a>
</font>
</td>
<td width=239 height=21><font size=2 >
<br />
<b><br></b>
</font>
</td>
</tr>
</table>

<font><i><br></i></font>
<table border=1 cellpadding=4 cellspacing=-1>
<tr>
<td width=168 height=21><font size=2 >
<a href=

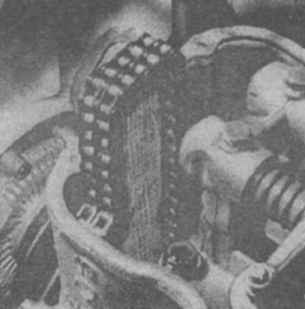

7.6 Отворачивание болта звездочки распредвала

7.8 Фиксация цепи клином

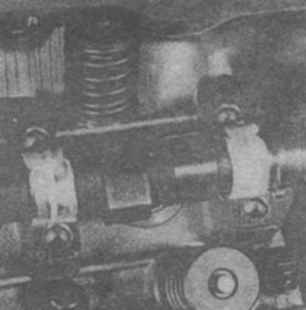

7.12 Перед установкой смажьте шейки распредвала
